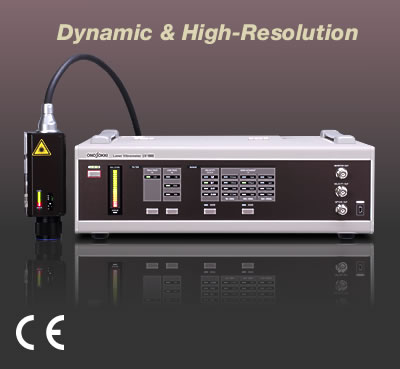

LV-1800激光多普勒振动测量仪
-
- LV-1800激光多普勒振动测量仪
- ONOSOKKI小野测器
- LV-1800
- 日本
- 现货
LV-1800激光多普勒振动测量仪，通过新型的光学设计检测灵敏度比原型号产品提高10倍，并且可以通过内藏摄像机观测激光照射位置进行非接触测量。
LV-1800激光多普勒振动测量仪：
特长
高灵敏度摄像机与传感器一体化1
被测物，激光照射部位可清晰地在电脑显示器上表示确认。
检测灵敏度显著提高
新型光学设计，检测灵敏度比原机种相比提高10倍(+20 dB)。因此检测对象范围扩大，并且传感器的设置制约条件得以缓和。
最大4量程包络万千
可以测量的信号振幅范围10m/s ～ 0.05μm/s(*)，无论压电元件的高速振幅，薄膜或微型机电系统，陶瓷电容器的微小振幅，范围广阔的众多测试对象的振动都能够测量。 (*)…装配有LV-0800微小速度量程基板时。
聚焦位置和检测状况一目了然
传感器上配有信号检测电平指示，可同时参照聚焦点和检测状态进行测量系统设置。
小型轻便的传感器其使用便利性力盖群芳
传感器上配有信号检测电平与出错指示，检测状态的确认与设置简单。解决了设置，测量时必须观测处理器的状态表示，所带来的设置上的问题。通过将激光光源与传感器本体分离，传感器本体的体积重量减少，使用更加方便。并在设置位置与激光照射方位上没有制约。
收藏携带简单方便与原机型相比，传感器本体重量减少33%。由于信号电缆可以盘卷，收藏和携带都很方便。使用选配的携带箱不仅振动仪可以收存，磁性台架，照明器具等也可一起收存。
丰富的选配解决方案丰富的选配功能及配件，可满足各种测试需求。通过波形分析仪器和应用分析软件可以将测量对象的状态和特征可视化，提供强有力的解决方案。

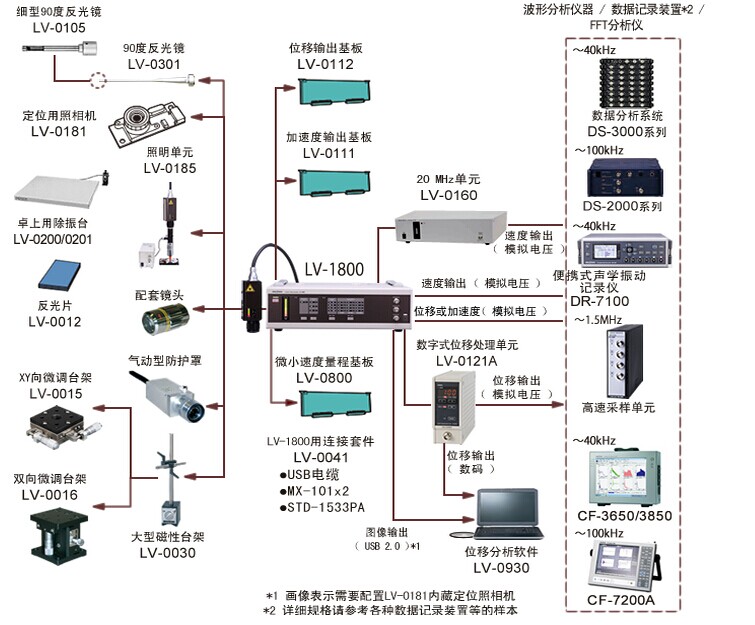

系统组成：
.jpg)
简要规格
检测部分
|
|
LV-1800 |
||
|
检波解调方式 |
外差式光检波 |
速度解调 |
|
|
激光源 |
光源 |
He-Ne 激光 |
λ＝约 632.8 nm |
|
照射功率 |
1 mW 以下 |
||
|
激光安全标准等级 |
2级(Class 2) |
※ 请参考相关标准 |
|
|
最小照射焦点径 |
约20 µm以下 |
焦点距离位置100 mm时φ＝1/e2 |
|
|
3 µm以下(配用LV-0151A) |
WD＝约38.9 mm |
||
|
标准镜头 |
可变焦式 |
100 mm ～ 10 m(∞) |
|
|
焦距范围 |
100 mm ～ 10 m(∞) |
附有可干涉距离标识 |
|
|
外形尺寸 |
M22×0.5 长5.5 mm |
||
|
定位用照相机 LV-0181(选配件) |
安装 |
安装在传感器内 |
出厂时安装 |
|
信号接口 |
USB2.0 |
使用USB mini-B接头输出 |
|
|
图像传感器 |
CMOS 彩色 1/4英寸 |
||
|
像素数 |
约 30万像素 |
||
|
图像画幅 |
VGA |
640×480 |
|
|
帧频 |
30帧 / 秒 |
||
|
最小摄像范围 |
10 mm × 7.5 mm(TYP) |
WD＝100 mm(最短)时 |
|
|
2.1 mm × 1.6 mm(TYP) |
使用LV-0151A镜头时 |
||
|
摄像位置 |
光源位置，指示器面为正面 |
||
|
曝光方式 |
自动 |
||
|
色平衡 |
自动 |
||
|
增益 |
自动 |
||
|
工作环境 |
Windows® XP(SP2以上)/Vista(SP1以上)/7 |
Display True Color 24 bit以上 |
|
|
照相调焦 |
通过镜头调整 |
与激光投射共焦点 |
|
|
检测部悬架 |
悬架用螺孔 |
背面部位×1 |
M8 深8 mm |
|
侧面×1 |
|||
|
侧面×2 |
M4 深5 mm |
||
|
三脚架设置 |
使用LV-0019照相机固定螺栓配件 |
选配件 |
|
|
灵敏度监控 |
信号电平指示 |
10段LED列 |
与处理器的信号电平指示联动 |
|
出错指数 |
LED红色表示 |
||
|
信号电缆 |
长度 |
3 m |
可盘卷收藏在处理器内 |
|
直径 |
φ＝10.5 mm |
||
|
保护外包层 |
耐油外包 |
||
|
最小弯曲半径 |
R＝40 mm以上 |
||
|
检测部外形尺寸 |
宽 |
53 mm |
不包括凸出部分 |
|
高 |
52.5 mm |
||
|
长 |
152.5 mm |
||
|
检测部重量 |
|
约750 g |
包括选配件LV-0181/不包括电缆 |
处理器部分
|
|
LV-1800 |
||
|
速度检测 |
频率范围 |
0.3～3 MHz (fc＝-3dB) ※各速度量程相同 |
|
|
最大速度 |
10 m/s 0-p (20 m/s 0-p) |
||
|
最小速度分辨率 |
0.3 µm/s 以下(0.01 m/s/V时) |
0.05 µm/s 以下(LV-0800使用时) |
|
|
输出 |
±10 V (20Vp-p) |
输入阻抗100 kΩ以上时 |
|
|
振幅的输出电压极性 |
接近传感器时为+ 电压 |
||
|
直流偏移 |
20 mV以内 |
||
|
输出阻抗 |
50 Ω |
||
|
最低输入阻抗 |
100 kΩ以上 |
||
|
接头形式 |
BNC(C02型) |
||
|
速度量程 |
1.0 (m/s)/V |
10 m/s 0-p(MAX) |
|
|
0.1 (m/s)/V |
1 m/s 0-p(MAX) |
||
|
0.01 (m/s)/V |
0.1 m/s 0-p(MAX) |
||
|
0.001 (m/s)/V |
0.01 m/s 0-p(MAX) |
||
|
过超指示 |
超出设定量程速度上限+5 %时LED红灯亮 |
||
|
灵敏度监视 |
信号电平指示 |
20段LED列表示器 |
与处理器同步表示 |
|
信号输出 |
0～10 V |
||
|
输出阻抗 |
50 Ω |
||
|
最小输入阻抗 |
100 kΩ以上 |
||
|
接口 |
BNC(C02型) |
||
|
异常表示 |
LED(红色)表示 |
||
|
高通滤波器(HPF) |
100 Hz |
fc＝-3dB |
|
|
OFF(0.3 Hz) |
|||
|
低通滤波器(LPF) |
50 kHz |
fc＝-3dB |
|
|
100 kHz |
|||
|
1 MHz |
|||
|
OFF(3 MHz) |
|||
|
定位用图像输出 |
图像数据 |
数码 |
|
|
通信方式 |
USB 2.0 |
||
|
表示 |
LED(白色)点灯 |
※LV-0180装着時 |
|
|
信号接头 |
USB mini-B型 |
||
|
激光照射控制 |
