DS-0366多通道数据分析系统

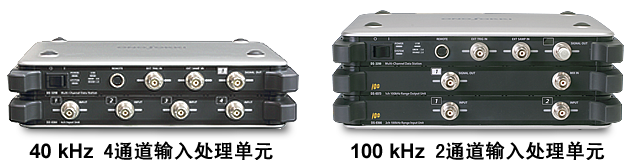

DS-0362/0364（40 kHz处理单元）

DS-0366（100 kHz处理单元）

输入信号通道数

DS-0362：2 ch
DS-0364：4 ch

2 ch

输入信号端子形式

BNC端子（C02型）

←

输入阻抗

1 MΩ ±0.5 %，小于100 pF

←

输入方式

单端接地绝缘方式

各通道间绝缘独立方式

信号耦合

AC （-3dB、0.55 Hz以下） / DC

←

通道间绝缘独立

－

各通道间绝缘
输入之间及输入输出之间绝缘耐压50 Vrms

传感器驱动电源

+24 V/4 mA

←

断线检测功能

CCLD使用时自动检测断线

←

TEDS ^注）

IEEE1451.4(Ver.1.0)，对应加速度传感器，力传感器。

←

声学频域加权

A特性频域加权，C特性频域加权
IEC 61672-1：2002 Class1
ANSI S1.4-1983 TYPE1
JIS C1509-1：2005 Class1

←

输入电压量程

-40 ～ +20 dBVrms（10 dB间隔，７量程）

←

绝对最大输入电压值

AC 70 Vrms　1分钟(50Hz)

AC 50 Vrms　1分钟(50Hz)

残留直流偏置

+ 20 ～ －20 dBVr ：－60 dB F.S.
－30 ～ －40 dBVr ：－40 dB F.S.

  20 ～ 0 dBVr ：－60 dB F.S.
－10 ～ －40 dBVr ：－40 dB F.S.

输入电平显示

信号太强，红色 LED 点亮
大于额定振幅的95 % F.S时红色 LED 点亮

←

频率量程

DC ～40 kHz

DC ～100 kHz

A/D转换

24 bitΔΣ型

16 bit

动态范围

110 dB以上（分析频率量程40 kHz，输入电压量程0 dBVr，2048点FFT分析时）

90 dB以上（输入电压量程 -10～ 20 dBVr时）
70 dB以上（输入电压量程 -40～-20 dBVr时）

振幅平坦度

±0.3 dB 以内

←

满量程精度

±0.1dB以内(频率为1kHz时)

±0.05 dB以内(频率为1kHz时)

振幅线性度

±0.0015 %(满量程时)

±0.015 %(满量程时)

各通道间串音电平

-100 dB以下(频率为1kHz时)

←

各通道间增益精度

±0.3 dB以内（相同量程内）

±0.05 dB以内（DC ～20 kHz）
±0.1 dB以内（20 kHz ～ 100 kHz，相同量程内）

各通道间相位精度

±0.4 deg以内（～ 20 kHz）
±0.8 deg以内（20 kHz ～ 40 kHz）
※使用FRAME LINK箱体连接时，请参考相应规格

±0.3 deg以内（DC ～20 kHz）
±0.7 deg以内（20 kHz ～ 100 kHz，相同量程内）

滤波器

抗混叠滤波器
基本频率量程时：10阶椭圆型
扩大频率量程时：6阶椭圆型
实时倍频程滤波器
6阶巴特沃斯型（IEC61260-1995 Class1）

←

监控信号输出

输入信号经输入电压量程标准化后输出
使用声学特性频率加权滤波器时，经过滤波器的信号输出

←

监控信号输出端子

φ3.5双通道插座

φ3.5单通道插座 2个

监控信号输出电压

输入电压量程对应为1 Vrms 全量程±1.0 % (负载为1 MΩ)

输入电压量程对应为1 Vrms 全量程±1.0 % (负载为1 MΩ，频率为1kHz时)

输出阻抗

约33 Ω

←

外观尺寸

257 mm(W)×28 mm(H)×180 mm(D)

←

电源电压

额定电压DC 15 V(10.5 ～ 16.5 V)
经主机单元提供

←

使用温度范围

0 ～ 40 ℃（不结露）

←

保存温度范围

10 ～ 60 ℃（不结露）

←

重量

0.9 kg以下

←

CE标识

符合

←
