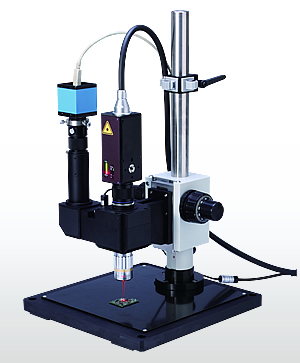

LV-0381显微镜测量单元
-
- LV-0381显微镜测量单元
- ONOSOKKI小野测器
- LV-0381
- 日本
- 现货
产品详细介绍
LV-0381显微镜测量单元：
特长
5倍～50倍的动作距离的物象镜头，激光焦点直径最小φ2.5 µm以下
被测物与照射激光，经2个不同倍率（视野）的途径同时观测确定测量位置※1
可测量0.3 Hz～3 MHz（20 MHz）的振动频率（使用LV-1800）
从1维（表面振动）还可到功能扩展到2维（表面振动与面内1轴），3维（X，Y，Z）振动测量※2

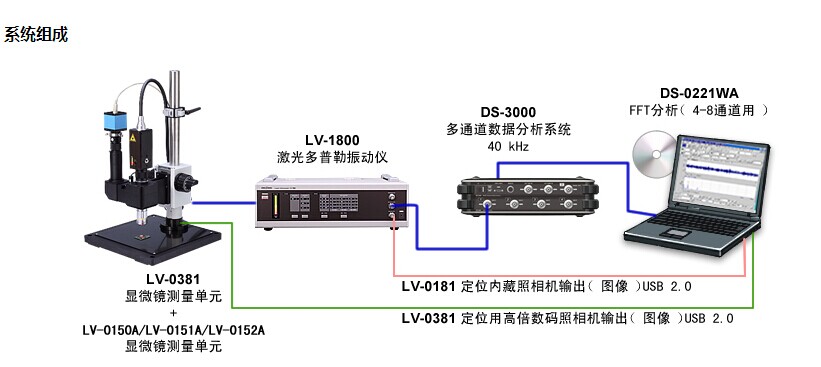

配套激光多普勒振动仪LV-1800，LV-1710/LV-1720/1720A等
简要规格
|
配套激光多普勒振动仪 |
LV-1800 |
|
|
光学参数 |
检测器尺寸 |
M22 X 0.5 长度 4 mm |
|
测量距离 |
38.9 mm（使用物象镜头10 X时） |
|
|
观测装置 |
CMOS数码相机 |
1280 x 960 (USB 2.0输出) |
|
焦点调节单元 |
方式 |
手动粗调 / 微调 |
|
上下调节 |
30 mm |
|
|
粗动调节 |
36 mm/R |
|
|
微动调节 |
0.2 mm/R |
|
|
伸延长度 |
100 mm |
|
|
脱落防护 |
装备脱落防护装置 |
|
|
基台 |
材料 |
铝制（配有上磁钢板） |
|
尺寸 |
310 mm X 300 mm |
|
|
激光安全标准 |
激光安全等级 |
3R级 |
|
使用环境 |
使用环境 |
依照配套传感器 |
|
重量 |
15 kg（不包括传感器） |
|
物象镜头
|
型号 |
倍率 |
WD |
焦点直径 |
|
LV-0150A |
5 X |
36.1 mm |
ø4 µm 以下 |
|
LV-0151A |
10 X |
38.9 mm |
ø3 µm以下 |
|
LV-0152A |
20 X |
22.5 mm |
ø2.5 µm以下 |
