GK-4110G10脉冲锤(大型)

产品大图
  • GK-4110G10脉冲锤(大型)
  • ONOSOKKI小野测器
  • GK-4110G10
  • 日本
  • 现货
  • 脉冲锤是固有振动测量时或在模态分析时所使用的,内置有力传感器的激振锤。

产品详细介绍

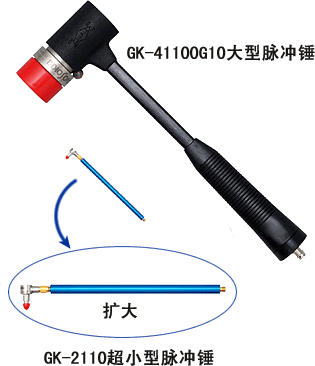

 GK-4110G10脉冲锤(大型):

特点

GK-2110是重量仅4.8 克,可用于硬盘驱动器的小型外壳框体特性,压缩机导管共鸣对策的加振

GK-4110G10是重量1.1 公斤, 可用于轿车车体的加振

内置前置放大器可连接带有CCLD定电流驱动功能的测定分析仪(GK-4110G10 支持TEDS功能)

根据不同的被测对象,可交换使用各种适当的锤头

概要规格



GK-4110G10

GK-2110

频率范围
(
使用硬质锤头)

1 kHz

20 kHz

测量范围

22000 N

220 N

灵敏度

0.23 mV/N

22.5 mV/N

共振频率

12 kHz 以上

100 kHz 以上

锤重量

1100 g

4.8 g(接塑料锤柄时)

锤体直径

51 mm

6.3 mm

锤头直径

51 mm

2.5 mm

锤柄长度

370 mm

107 mm

信号输出接头

BNC(CO2)

铝制锤柄(5-44同轴电缆接头)
塑料锤柄(带延长电缆,10-32袖珍接插件)

输出信号

定电流驱动对应电压信号
支持TEDS(Ver. 1.0)

定电流驱动对应电压信号

输出阻抗

100 Ω以下

100 Ω以下

定电流驱动(CCLD)电源

2 20 mA+18 +30 VDC

2 20 mA+18 +30 VDC

系统构成

·         手提箱

·         各种锤头(超软质,软质,中质,硬质)

·         参数表

·         手提箱

·         附加锤体

·         附加塑料锤头

·         5-44=10-32 信号电缆(3 m)

·         锤柄(铝制,塑料)

·         参数表
