GK-4110G10脉冲力锤

产品大图
  • GK-4110G10脉冲力锤
  • ONOSOKKI小野测器
  • GK-4110G10
  • 日本
  • 现货
产品详细介绍

 ONOSOKKI小野测器GK-4110G10脉冲力锤

GK-4110G10

重量1.1 公斤, 可用于轿车车体的加振以及高精度机床台架的振动分析

内置前置放大器可连接带有CCLD定电流驱动功能的测定分析仪,支持TEDS功能。

标准配备4种锤头。可根据用途要求的对象与频率范围进行选择。



简要规格

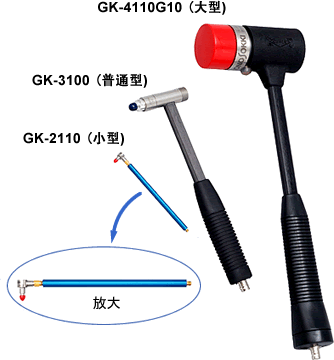

GK-2110

GK-3100

GK-4110G10

测量范围

220 N

2,200 N

22,000 N

检测元件

水晶压电元件

水晶压电元件

水晶压电元件

灵敏度

22.5 mV/N

2.3 mV/N

0.23 mV/N

共振频率

100 kHz 以上

31 kHz 以上

12 kHz 以上

频率范围
(
使用硬质锤头)

 20 kHz

 8 kHz

 1 kHz

锤体重量

4.8 g
(塑料锤柄)

140 g

1,100 g

锤体直径

6.3 mm

15 mm

51 mm

锤头直径

2.5 mm

6.4 mm

51 mm

锤柄长度

107 mm

203 mm

370 mm

信号输出接头

铝制锤柄(5-44同轴电缆接头)
塑料锤柄(带延长电缆,10-32袖珍接插件)

BNCCO2

BNCCO2

输出信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号
支持TEDS(Ver. 1.0)

输出阻抗

100 Ω以下

100 Ω以下

100 Ω以下

定电流驱动(CCLD)电源

 20 mA+18  +30 VDC

 20 mA+18  +30 VDC

 20 mA+18  +30 VDC

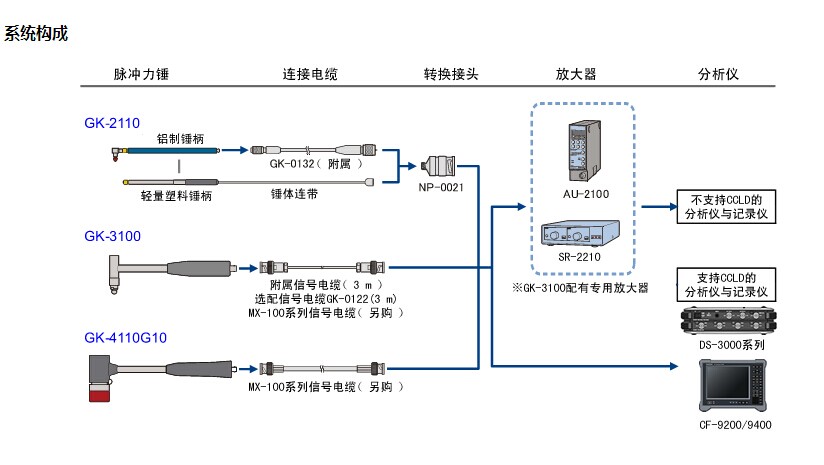

适用放大器

另购:AU-2100SR-2210

附属专用放大器
另购:
AU-2100SR-2210

另购:AU-2100SR-2210

信号电缆

附属:GK-01323 m,铝制锤柄用)

附属:信号电缆(3 m
另购:GK-01223 m

另购:MX-100系列

附属品

·         手提箱

·         附加锤体配重

·         传感器固定用蜡

·         附加塑料锤头

·         5-44=10-32 信号电缆(3 m)

·         锤柄(铝制,塑料)

·         参数表

·         手提箱

·         附加锤体配重

·         放大器

·         信号电缆BNC, 3 m

·         信号电缆
BNC, 0.9 m

·         各种锤头(超软质,软质,中质,硬质)

·         锤柄(铝制,塑料)

·         参数表

·         手提箱

·         各种锤头(超软质,软质,中质,硬质)

·         参数表
