BS-1310超小型数字式位移传感器

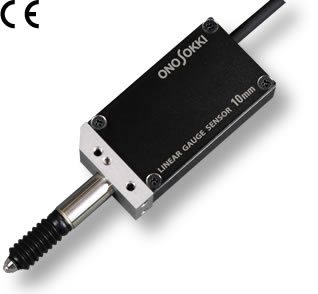

产品大图
产品详细介绍

  ONOSOKKI小野测器BS-1310超小型数字式位移传感器


特点

体积小便于设置与维护

防水性能大幅强化防护等级由IP64提升为 IP66

使用寿命耐久性延长滑动回数由1000万次提高到3000万次

使用温度范围进一步扩大由5~40 ℃ 扩大到 0~50 ℃


简要规格:

型号

BS-1210

BS-1310

测量范围

10 mm

分辨率

10 μm

μm

显示精度(+20 ℃时)

μm

最大响应速度 *1

1 (4) m/s

0.3 (1.2) m/s

测量压力(包含防尘套)

1.47 N 以下

滑动耐久次数

3000 万次

耐振(未通电时)*4

98 m/s2 3轴各方向(150分钟) 10 Hz  150 Hz 扫频加振 20次重复

耐冲击(未通电时)*4

980 m/s2 3轴各方向 ±X,Y,Z3次(共18次) 正弦半波冲击 作用时间 6 ms

防护等级

IP 66 (不含接插头部份)

测量杆径

Φ 8 mm+0 -0.03

电源

DC 4.5 5.5 V

工作电流

30 mA 以下

50 mA以下

信号输出(使用DC 5 V)

2相方波信号 相位差 90 °±20 °
信号电压 Hi 4.5 V 以上(无负载) Lo 0.4 V 以下

使用温度范围

~+50

保存温度范围

10 ~+65

外形寸法

94.5 X 29 X 13 mm

电缆长度

1.9 m

重量(包含电缆)

110 g

附属品

使用说明书

选配件

https://www.onosokki.co.jp/CHN/hp_c/products/keisoku/gage/images/cable_btn_c.gif

AA-813 机械式传动器件 *2
AA-816气动式传动器件 *2
ST-022 固定台架
AA-973 防尘橡胶套
AA-844(30 mm) /AA-845(50 mm) 延长测量杆
・各种延长电缆
・各种测定探头 *3
