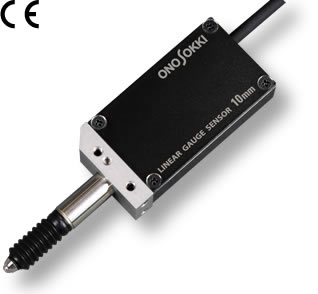

BS-1210超小型数字式位移传感器

型号

BS-1210

BS-1310

测量范围

10 mm

分辨率

10 μｍ

1 μｍ

显示精度（+20 ℃时）

3 μｍ

最大响应速度 ^*1

1 (4) m/s

0.3 (1.2) m/s

测量压力（包含防尘套）

1.47 Ｎ 以下

滑动耐久次数

3000 万次

耐振(未通电时）^*4

98 m/s²　3轴各方向(各150分钟) 10 Hz 到 150 Hz 扫频加振 20次重复

耐冲击(未通电时）^*4

980 m/s²　3轴各方向 ±X,Y,Z各3次（共18次） 正弦半波冲击 作用时间 6 ms

防护等级

IP 66 (不含接插头部份)

测量杆径

Φ 8 mm^{+0 -0.03}

电源

DC 4.5 ～5.5 V

工作电流

30 mA 以下

50 mA以下

信号输出(使用DC 5 V)

2相方波信号 相位差 90 °±20 °
信号电压 Hi： 4.5 V 以上（无负载） Lo： 0.4 V 以下

使用温度范围

0 ～＋50 ℃

保存温度范围

－10 ～＋65 ℃

外形寸法

94.5 X 29 X 13 mm

电缆长度

约1.9 m

重量(包含电缆)

约110 g

附属品

使用说明书

选配件

・AA-813 机械式传动器件 ^*2
・AA-816气动式传动器件 ^*2
・ST-022 固定台架
・AA-973 防尘橡胶套
・AA-844(30 mm) /AA-845(50 mm) 延长测量杆
・各种延长电缆
・各种测定探头 ^*3
