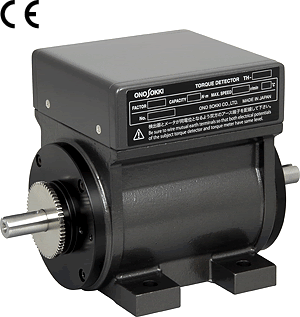

TH-1000相位差式扭矩传感器
-
- TH-1000相位差式扭矩传感器
- ONOSOKKI小野测器
- TH-1000
- 日本
- 现货
TH-1000系列扭矩传感器为最大转速范围6000 r/min的普通型。
产品详细介绍
TH-1000相位差式扭矩传感器:
特长
高精度：±0.1 %/全量程
可用于最高20,000 r/min的高转速扭矩性能评价测试(TH-2000系列)

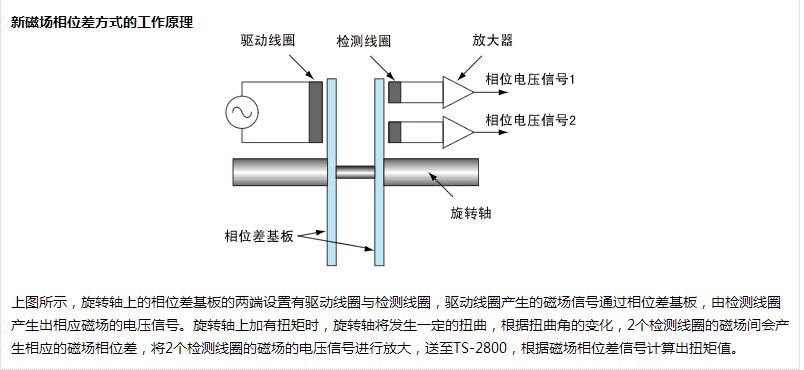

长寿命：非接触的磁场相位差方式，旋转部与测量部没有磨耗。
抗噪性能优异：测量部的信号输出，采用抗噪方式。
不需要进行旋转方向(CW/CCW)的设定
CE符合，FCC对应(CE：EN61010-1: 2010 (3rd)、EN61326-1 FCC：Part 15B)
规格简要
TH-1000系列
| 型 号 | 扭矩容量 | 转速测量范围 | 转动惯量 | 抗扭刚度 |
|---|---|---|---|---|
|
TH- |
N･m | r/min | kgm2 | N･m/rad |
| 1204 | 2 | 0 ～ 6000 | 6.95 × 10－5 | 1.67 × 102 |
| 1504 | 5 | 0 ～ 6000 | 6.95 × 10－5 | 4.12 × 102 |
| 1105 | 10 | 0 ～ 8000 | 7.70 × 10－5 | 7.75 × 102 |
| 1205 | 20 | 0 ～ 8000 | 7.70 × 10－5 | 1.57 × 103 |
| 1505 | 50 | 0 ～ 6000 | 1.19 × 10－3 | 6.18 × 103 |
| 1106 | 100 | 0 ～ 6000 | 1.19 × 10－3 | 1.27 × 104 |
| 1206 | 200 | 0 ～ 6000 | 1.34 × 10－3 | 2.54 × 104 |
| 1506 | 500 | 0 ～ 6000 | 1.34 × 10－3 | 6.18 × 104 |
