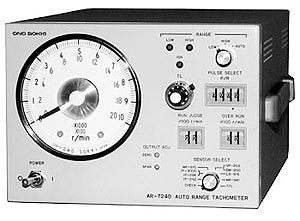

AR-7240B模拟指针式发动机转速表
-
- AR-7240B模拟指针式发动机转速表
- ONOSOKKI小野测器
- AR-7240B
- 日本
- 现货
AR-7240B是模拟指针式发动机转速计，全量程包括低速/高速2个可切换量程。怠速调整等低速测量时可选择0 ～ 2000 r/min为全量程。在进行高速测量时可选择0 ～ 10000 r/min为全量程。可根据转速自动（或手动）进行量程切换。
AR-7240B模拟指针式发动机转速表 ：
特长
能对应各种各样发动机的转速传感器
根据配套的传感器，可进行2冲程或4冲程，1-8气缸的发动机转速测量
输入脉冲范围0.5～199.5 P/R: 可从0.5 P/R 档起任意设定
模拟输出和脉冲输出为标准配置
脉冲输出可设定1 P/R、60 P/R，以及输入信号的整形波输出
可选配直流DC电源（可用于台架或车载测试）
设有转速上下限报警输出功能可保护被测物
简要规格
|
配套传感器（另购） |
IP-292, IP-296, IP-3000A, IP-3100, VP-202 / 1220, OM-1500 / 1200, MP-9100, MP-981, LG-916 / 9200, 、带TTL电平输出的传感器 |
|
测量范围 |
400 ～ 10,000 r/min（???） |
|
输入脉冲频率选择 |
0.5～199.5 P/R: 根据传感器不同，可从0.5 P/R 档起任意选择 |
|
触发电平 |
IP-292/296/3000A/3100、OM-1200/1500、VP-202/1220：调整旋钮进行调整 |
|
表示 |
110 mm见方的广角表头，精度为1.5级(低速/高速/自动切换) |
|
表盘刻度 |
0 ～ 2,000 r/min （红）、 20 r/min／１刻度 |
|
模拟电压输出 |
0 ～ 5 V ／ 0 ～ 10,000 r/min（选配可变更为 0 ～ 1 V ／ 0 ～ 10,000 r/min） |
|
脉冲输出 |
1 P/R、60 P/R(与输入信号不同步)，或输入信号的整形波输出 |
|
信号输出 |
发动机启动：1～99 × 100 r/min |
|
电源 |
AC 100 V ～ 240 V ± 10%，约25 VA（选配：DC 11 ～ 15 V、约 13 VA） |
|
使用温度范围 |
0 ～ +40 ℃ |
|
传感器用电源 |
DC 12 V ± 0.6 V(100 mA) |
|
重 量 |
约 3 kg |
|
使用温度范围 |
0 ～ ＋40℃ |
|
外形尺寸 |
210 (W) × 149 (H) × 300 (D) mm |
|
重 量 |
约4 kg |
|
附属品 |
AC交流电源电缆 (1.9 m) |
