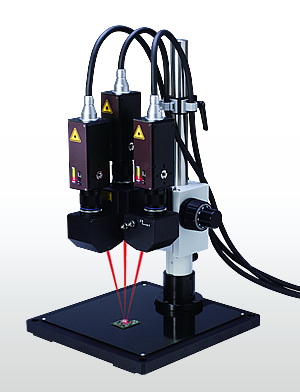

3维光学测量单元LV-3800
-
- 3维光学测量单元LV-3800
- ONOSOKKI小野测器
- LV-3800
- 日本
- 现货
LV-3800是3维非接触式激光多普勒振动测量系统
产品详细介绍
3维光学测量单元LV-3800 ：
特长
可3维非接触测量振动频率范围0.3 Hz～100 kHz ※
装有LV-0181定位用内置数码相机测量部位可清晰地在电脑显示器上表示确认 ※2
激光焦点直径约φ30 µm可测量微小物体
可进行1维（表面振动）/ 2维（表面振动与面内1轴）/ 3维（X，Y，Z）振动测量
可确定左右方向的激光投射位置，也可以倒置设置测量
配套激光多普勒振动仪LV-1800，LV-1710/LV-1720/1720A等
简要规格
|
配套激光多普勒振动仪 |
LV-1800 |
|
|
光学参数 |
检测器尺寸 |
M22 X 0.5 长度 4 mm |
|
测量距离 |
165 mm |
|
|
观测装置 |
观测装置 |
LV-0181定位用照相机 |
|
焦点调节单元 |
方式 |
手动粗调 / 微调 |
|
上下调节 |
30 mm |
|
|
粗动调节 |
36 mm/R |
|
|
微动调节 |
0.2 mm/R |
|
|
伸延长度 |
100 mm |
|
|
脱落防护 |
装备脱落防护装置 |
|
|
基台 |
材料 |
铝制（配有上磁钢板） |
|
尺寸 |
310 mm X 300 mm |
|
|
固定 |
0°(垂直)/90°/180°/270° |
|
|
激光安全标准 |
激光安全等级 |
3R级 |
|
3维光学系统 |
夹角 |
17° |
|
夹角调整 |
±1° |
|
|
夹角调整 |
±1° |
|
|
扩展性 |
可2轴使用 |
|
|
激光焦点 |
各轴设置激光多普勒传感器分别实施 |
|
|
使用环境 |
使用环境 |
依照配套传感器 |
|
重量 |
15.5 kg（不包括传感器） |
|
