VC-3200振动比较器

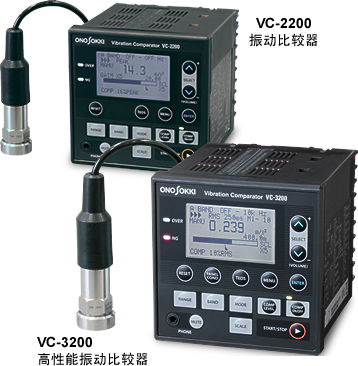

产品大图
  • VC-3200振动比较器
  • ONOSOKKI小野测器
  • VC-3200
  • 日本
  • 现货
  • 振动比较器VC-2200/3200是同级第一代采用DSP (数字信号处理器)的VC系列的后继机型。 同时对应TEDS等新功能,可以缩短设置时间并防止产生失误

产品详细介绍

 VC-3200振动比较器:

特长

新功能

1.TED功能(※支持带有TEDS功能的加速度传感器)VC-2200/3200

不需要进行传感器的灵敏度设定,可以缩短设置时间并防止产生失误。


简要规格

输入部分

输入通道数

1

输入信号

可选择由加速度传感器经内藏式前置放大器输入,或从外部输入电压信号

*加速度传感器前置放大器的电源:(恒流源) 4 mA DC 24 V

对应传感器NP-3331BNP-3331N20TEDS型)
*希望使用上述以外的加速度传感器时,请与我司进行确认。
*外部信号: 输入电压 ±5 V 输入阻抗:大于100 kΩ
*输入信号接插件: C02 (BNC)

断线检测功能(VC-3200

使用CCLD功能时进行传感器的断线检测
集电极开路输出(正逻辑)*与信号过超共用(选择可能)

传感器灵敏度设定

1.00 × 10-2  9.99 × 102 mV/m/s2) 数字输入

单位设定

m/s2  EU

输入量程

0.1 50,000 m/s2 (根据传感器的灵敏度设定范围可变)
(
如:采用灵敏度为5 mV/(m/s2)的传感器时,为2.0001000 m/s2)

频率特性

3 Hz 15 kHz ±0.5 dB
1.5 Hz
20 kHz ±3 dB
(
基准值160 Hz)

输入端噪声

小于30 μVrms (3 Hz 20 kHz)

动态量程

AC 1.5 Hz 20 kHz帯域
直通全带域 / AC
80 dB
以上(输入电压量程×1,×2,×5
70 dB
以上(输入电压量程×10,×20,×50,×100,×200,×500
直通全带域:1.5 Hz 40 kHz
AC
1.5 Hz 20 kHz

TEDS功能 注)

对应IEEE 1451.4(TEDS) Ver 1.0以上)规格传感器
