GK-2110脉冲力锤
-

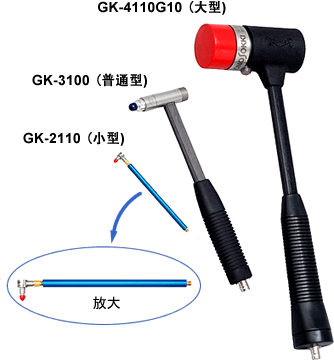

- GK-2110脉冲力锤
- ONOSOKKI小野测器
- GK-2110
- 日本
- 现货
脉冲力锤是固有振动测量时或在模态分析时所使用的，内置有力传感器的激振锤。
ONOSOKKI小野测器GK-2110脉冲力锤：
GK-2110
重量仅4.8 克，可用于小型硬盘驱动器的外壳框体特性，压缩机导管共鸣对策的加振
加振频率可以接近20 kHz。
标准配备有塑料锤柄与具有较大加振力的铝制锤柄，可根据用途要求的对象与频率范围进行选择。
简要规格
|
|
GK-2110 |
GK-3100 |
GK-4110G10 |
|
测量范围 |
220 N |
2,200 N |
22,000 N |
|
检测元件 |
水晶压电元件 |
水晶压电元件 |
水晶压电元件 |
|
灵敏度 |
22.5 mV/N |
2.3 mV/N |
0.23 mV/N |
|
共振频率 |
100 kHz 以上 |
31 kHz 以上 |
12 kHz 以上 |
|
频率范围 |
～ 20 kHz |
～ 8 kHz |
～ 1 kHz |
|
锤体重量 |
4.8 g |
140 g |
1,100 g |
|
锤体直径 |
6.3 mm |
15 mm |
51 mm |
|
锤头直径 |
2.5 mm |
6.4 mm |
51 mm |
|
锤柄长度 |
107 mm |
203 mm |
370 mm |
|
信号输出接头 |
铝制锤柄(5-44同轴电缆接头) |
BNC（CO2） |
BNC（CO2） |
|
输出信号 |
定电流驱动CCLD对应电压信号 |
定电流驱动CCLD对应电压信号 |
定电流驱动CCLD对应电压信号 |
|
输出阻抗 |
100 Ω以下 |
100 Ω以下 |
100 Ω以下 |
|
定电流驱动(CCLD)电源 |
2 ～ 20 mA、+18 ～ +30 VDC |
2 ～ 20 mA、+18 ～ +30 VDC |
2 ～ 20 mA、+18 ～ +30 VDC |
|
适用放大器 |
|||
|
信号电缆 |
附属：GK-0132（3 m，铝制锤柄用） |
附属：信号电缆（3 m） |
另购：MX-100系列 |
|
附属品 |
· 手提箱 · 附加锤体配重 · 传感器固定用蜡 · 附加塑料锤头 · 5-44=10-32 信号电缆(3 m) · 锤柄(铝制，塑料) · 参数表 |
· 手提箱 · 附加锤体配重 · 放大器 · 信号电缆（BNC, 3 m） · 信号电缆 · 各种锤头(超软质，软质，中质，硬质) · 锤柄(铝制，塑料) · 参数表 |
· 手提箱 · 各种锤头(超软质，软质，中质，硬质) · 参数表 |
