3轴声强探头MI-6420
-
- 3轴声强探头MI-6420
- ONOSOKKI小野测器
- MI-6420
- 日本
- 现货
3轴声强探头使用4个传声器分别设置在正4面体的4个顶点的独特构造。通过4个传声器的任意2个传声器的组合(供6种)可测得各组合方向的声强，由此可得出X，Y，Z坐标方向的声强成分，即3轴声强测量值。

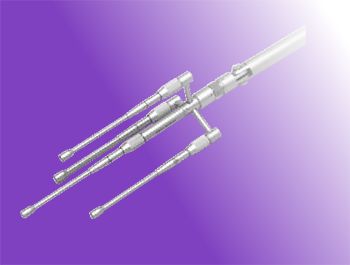

3轴声强探头MI-6420
特长
3维声强值（矢量值）可一次测试得出。
4个传声器设置在正四面体的4个顶点的独自特有构造，具有空间对称性及共同声场中心。
1/4英寸口径的传声器对声的流动没有妨碍确保高频范围的测量精度。
简要规格
MI-6420声强探头
|
探头构造 |
4面体顶点4传声器设置 |
|
传声器类型 |
1/4英寸背驻极体方式测量用传声器 |
|
灵敏度（0 dB＝1 V/Pa） |
−17 dB ± 3 dB |
|
测量声压级 |
最小32 dB(A) 、 40 dB(F) |
|
温度系数 |
0.1 dB／10℃（TYP） |
|
传声器间距 |
低频段用 60 mm |
|
测量频率范围 |
低频段 40 Hz ～ 1.2 kHz (-1 ± 1 dB) |
|
被测对象到测量位置的最短距离 |
低频段约 40 mm |
|
传声器间相位差 （校准后） |
0.4 度以内 （1 kHz 以下） |
|
使用温度范围 |
0℃ ～ 40℃ |
|
保存温度范围 |
−10℃ ～ 60℃ |
|
重量 |
300 g（探头本体） |
|
外观尺寸 |
全长535.0 ～ 560.0 mm、最大宽度 30.0 ～ 70.0 mm、最大高度 28.0 ～ 55.0 mm |
|
附属品 |
连接电缆 5 m，传声器安装配件（60 mm用，20 mm用），携带盒 |
|
选配件 |
・ MI-0602 防风罩 |
CF-0610 4通道传声器放大器
|
电源电压 |
AC 85 ～ 264 V （47 ～ 440 Hz） |
|
消耗功率 |
AC 100 V 時 約 15 VA |
|
使用温度范围 |
0℃ ～ 40℃ |
|
保存温度范围 |
−10℃ ～ 60℃ |
|
输入电压范围 |
±15 V |
|
输出短路保护 |
BNC（连续1分钟）， CAL（连续1分钟） |
|
附属品 |
遥控器，电源电缆（VM0033 - VM076B-2M），3P-2P 转换接头 （CM-32） |
|
外观尺寸 |
170 （W） × 85 （H） × 240 （D） mm |
|
重量 |
约 1.5 kg |
MI-0620 声压相位校准器
|
型号 |
MI-0620 |
|
校准对象 |
MI-6420 |
|
扬声器形式 |
1英寸静电型扬声器 |
|
相位校准方式 |
4传声器同时测量方式 |
|
信号声压级 |
94 dB ± 1 dB （400 Hz） |
|
声压校准精度 |
表示值±0.5 dB |
|
使用温度范围 |
0℃ ～ 40℃ |
|
保存温度范围 |
−10℃ ～ 60℃ |
|
重量 |
560g |
|
外观尺寸 |
34 （W） × 39 （H） × 183 （D） mm |
|
附属品 |
校准用电缆 |
